КС 50+А1 комбинированная система крепления с запорной шайбой

Комбинированное крепление используется в системах утепления фасадов малоэтажных зданий с облицовочным слоем из кирпича, пенобетонных блоков. А также при креплении облицовочного слоя в зданиях с монолитным каркасом, для закрепления облицовочного слоя из кирпича при ремонте стен малоэтажных зданий.

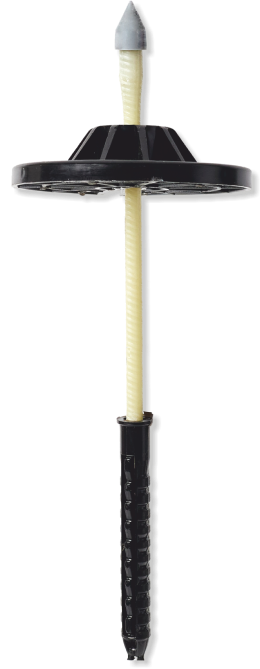

Конструкция комбинированной системы

• анкерное уширение диаметром 7,7 мм, обеспечивающее надежное сцепление арматуры с бетоном или строительным раствором

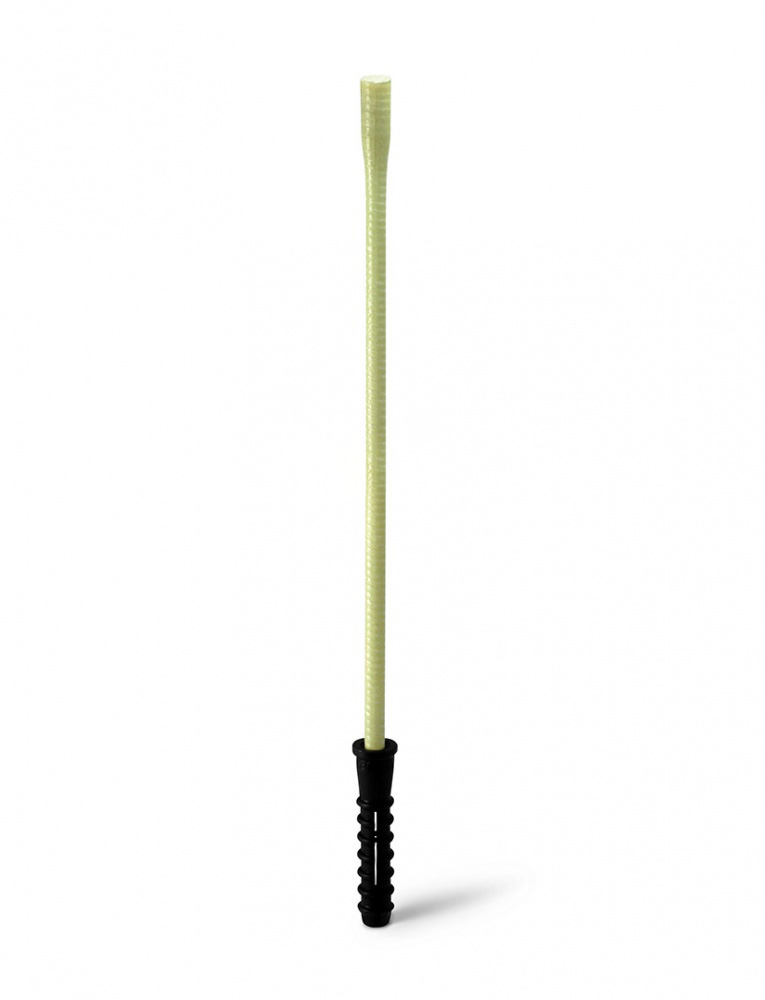

• стеклопластиковый стержень, обладающий высокой щелочестойкостью, коррозионной стойкостью, высокими прочностными характеристиками, низкой теплопроводностью
• распорная шайба А80, предназначенная для создания вентилируемого зазора
• анкерный элемент, изготовленный из полиамида, обеспечивающий необходимую прочность сцепления в системе «стена – анкерный элемент — распорный элемент», для различных типов утепляемого основания

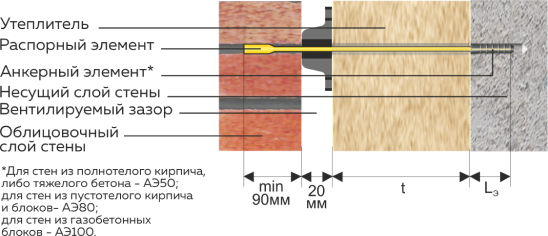

Длина гибкой связи комбинированной системы определяется:
- длиной анкерного элемента (tаэ): (tаэ = 50 (80, 100), в зависимости от типа используемого анкерного элемента, АЭ);
- толщиной теплоизоляционного материала (tтим);
- толщиной воздушного зазора (tв.з.) (40-60 мм (рекомендуемое значение));
- глубиной анкеровки в облицовочном слое (tанк): (90 мм (рекомендуемое значение)).
Lрэ = tаэ + tтим + tв.з. + tанк.

Основные преимущества комбинированной системы крепления

• Анкерное уширение: собственная, запатентованная технология механической фиксации
• Низкая теплопроводность: отсутствие мостиков холода
• Отсутствие коррозии: надежность и долговечность сооружений
• Срок эксплуатации 50 лет
• Широкий размерный ряд

1. На утепляемую стену наклеить утеплитель. Наклеивание утеплителя производить тщательно, без зазоров в вертикальном и горизонтальном направлениях.
2. На расстоянии, равном величине вентилируемого зазора (если он предусмотрен), в противном случае - вплотную к краю утеплителя, произвести кладку облицовочного слоя высотой 4 ряда при толщине кирпича 60 мм или высотой 2 ряда при толщине кирпича 88 мм.
3. Произвести разметку сверловки отверстий под установку анкерных элементов. По высоте отверстия располагают на расстоянии 60 мм от уровня кладки облицовочного слоя (при толщине кирпича, из которого выкладывают облицовочный слой - 60 мм) или 88 мм от уровня кладки облицовочного слоя (при толщине кирпича - 88 мм). Расстояние между отверстиями по горизонтали 500-600 мм. Крайние отверстия должны находиться на расстоянии не менее 150 мм от угла здания.
4. По разметке просверлить отверстия под установку АЭ. Глубина засверливания должна быть на 10-20 мм больше длины АЭ. Выложить один ряд кирпича в облицовочном слое и через засверленные отверстия в утеплителе установить распорные элементы — гибкие связи с укрепленными на них анкерными элементами, соответствующие материалу внутреннего слоя утепляемой стены. Произвести забивку распорных элементов в анкерные.
5. Продолжить кладку облицовочного слоя, повторяя операции п.2-4.

В углах облицовочного слоя конструкции через каждые 5 слоев кладки рекомендуется производить армирование стекло- пластиковыми связями, которые следует закладывать вдоль кирпичей, связывая 2 стены, образующие угол.

Облицовочный слой кирпича следует укладывать на тот же фундамент (основание), на котором стоят утепляемые стены, либо предусматривать иные меры для избегания взаимного перемещения облицовочного и утепляемого слоев стены в результате температурного расширения.
