Что такое тарельчатые анкеры серии ДС и для чего они предназначены?
Тарельчатые анкеры (дюбели) серии ДС — это специализированный крепёж для механической фиксации теплоизоляционных материалов (минеральная вата, пенополистирол и др.) к несущим стенам зданий.
Они применяются в составе фасадных систем утепления — СФТК (системы фасадной теплоизоляции с тонким штукатурным слоем) и НВФ (навесные вентилируемые фасады).

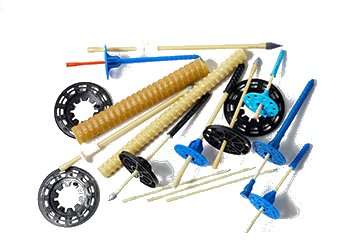

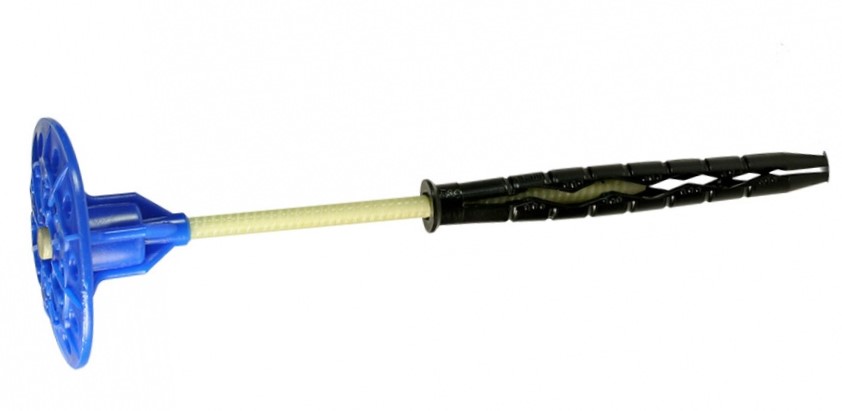

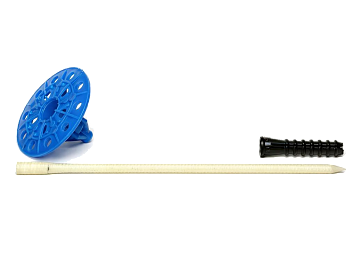

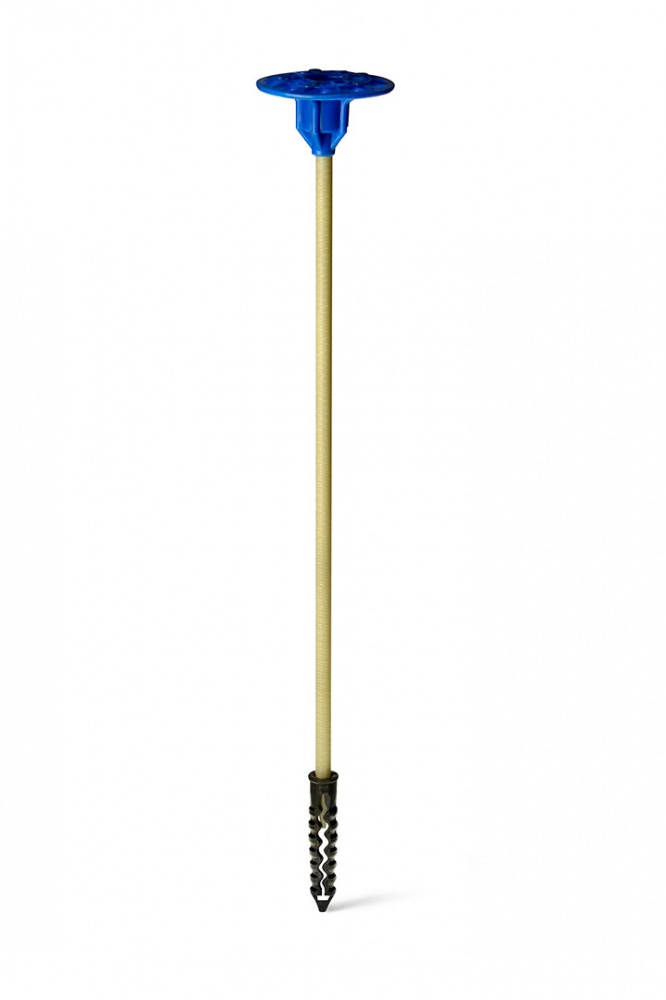

Анкер состоит из стеклопластикового распорного элемента (РЭ), который фиксируется в стене, и тарельчатого элемента (ТЭ), который прижимает утеплитель
Какие модели входят в линейку анкеров ДС и в чём их ключевые различия?
Линейка включает пять моделей, каждая из которых ориентирована на свои задачи:
|
Модель
|
Класс
|
Распорный элемент
|
Толщина утеплителя
|
Рекомендуемое применение
|
|

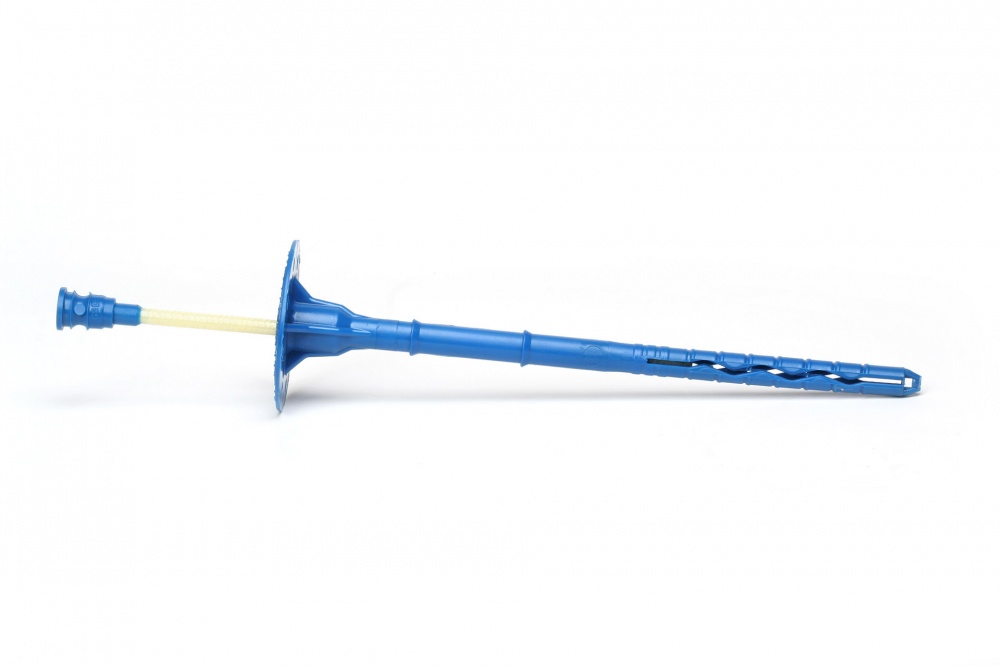

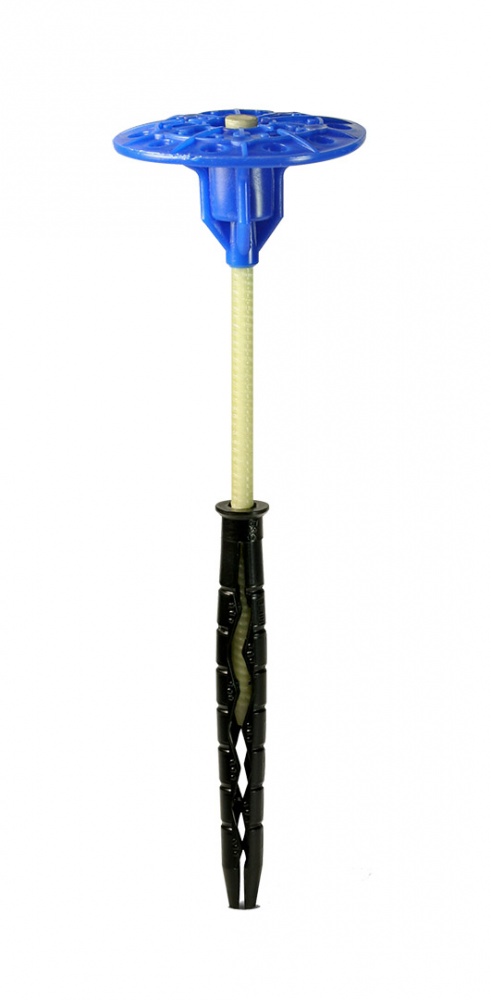

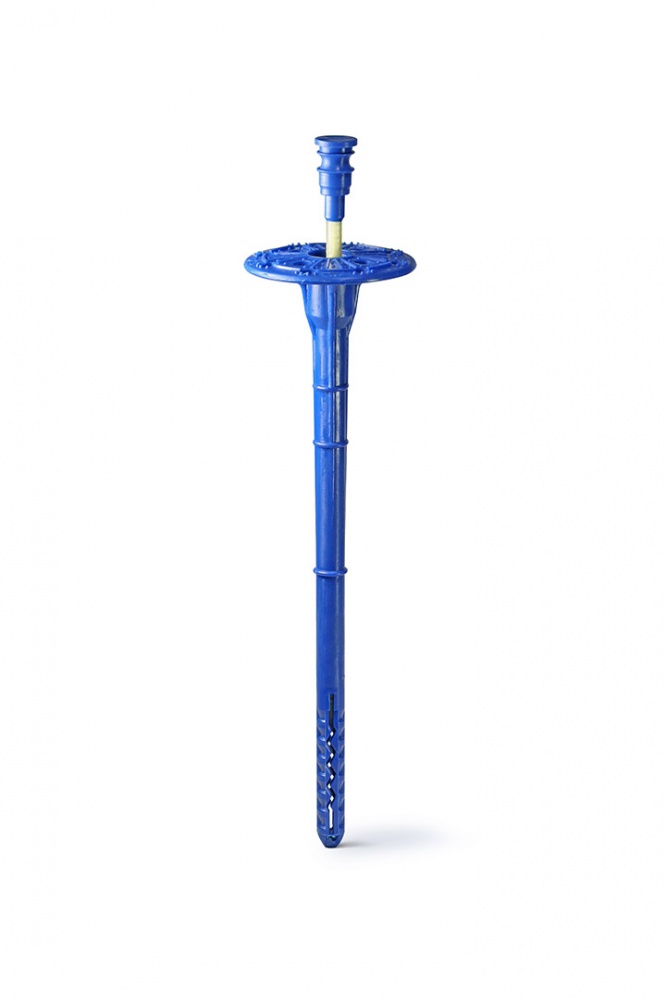

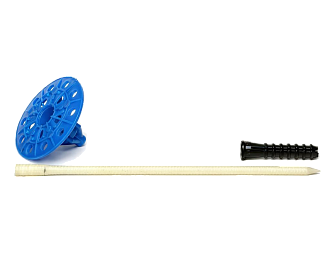

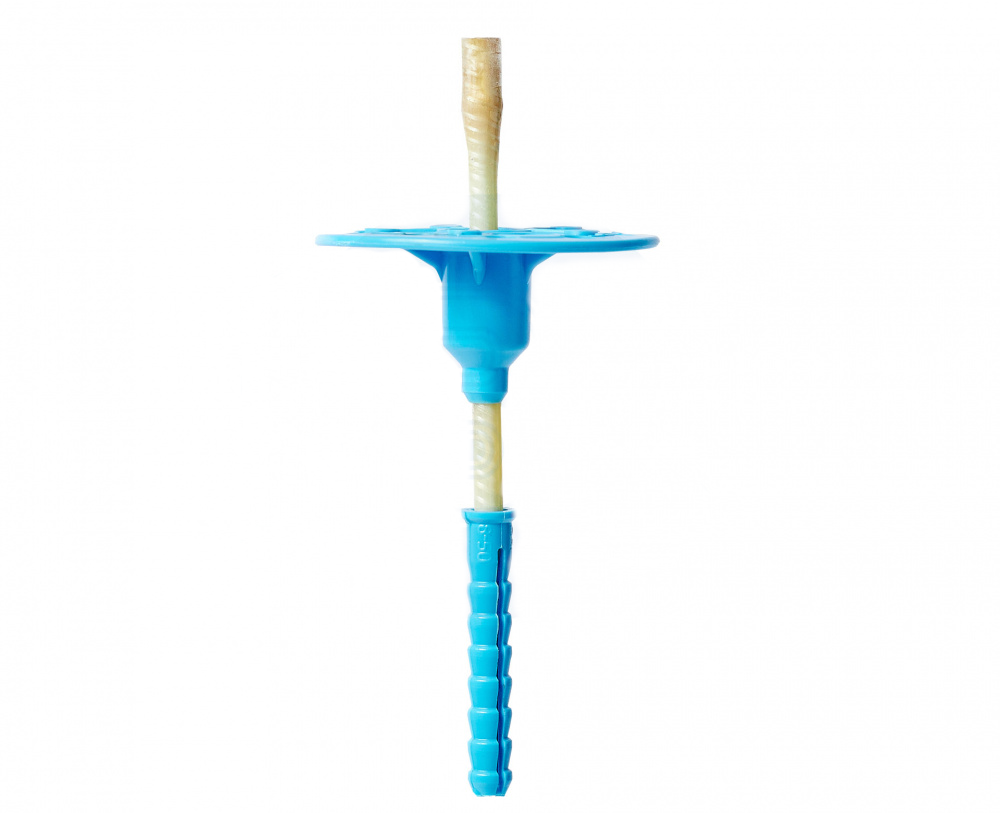

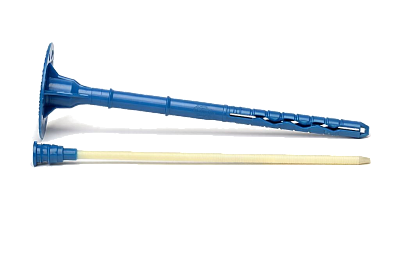

ДС-1
|
Премиум (СК0)
|
РЭ 5,5 мм
|
50–150 мм
|
Объекты повышенной ответственности, высотное строительство
|
|

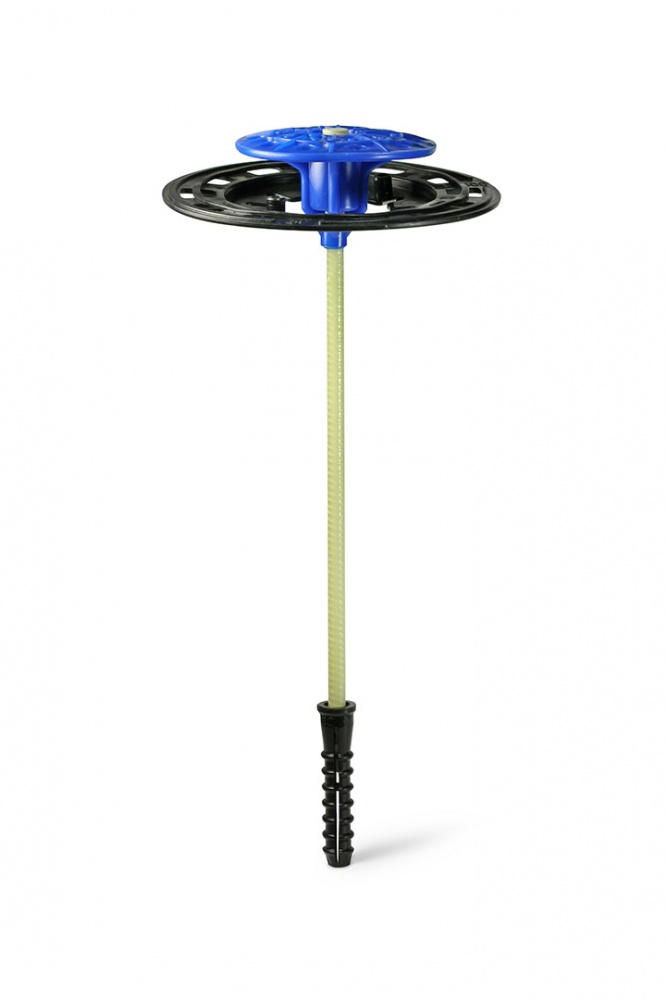

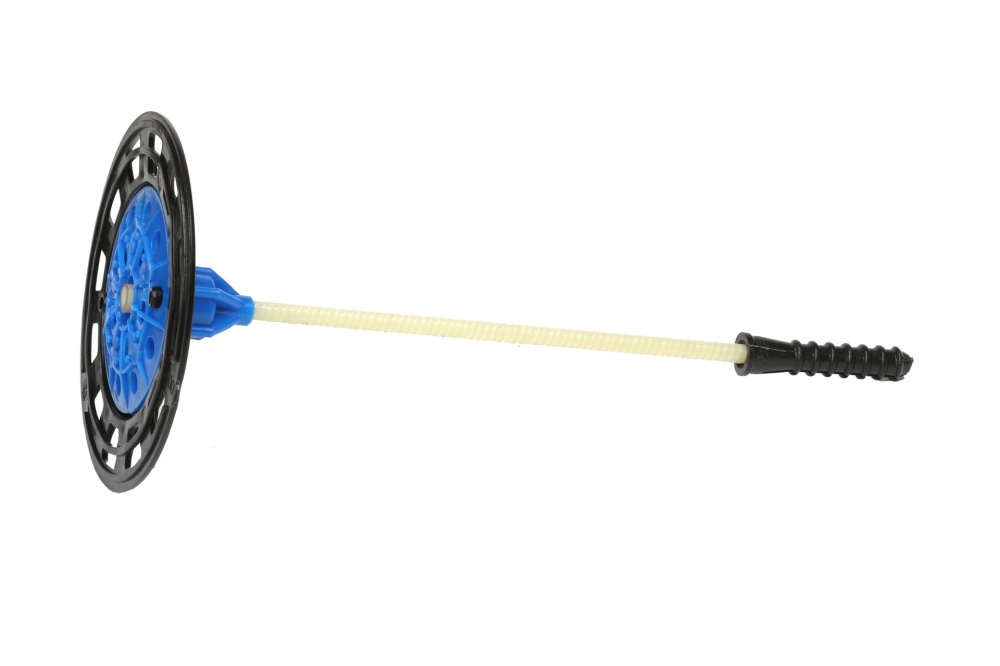

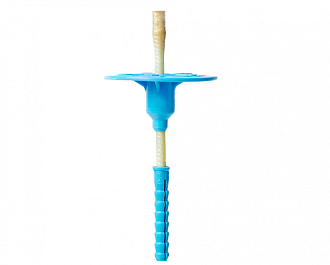

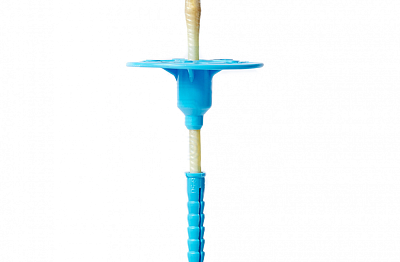

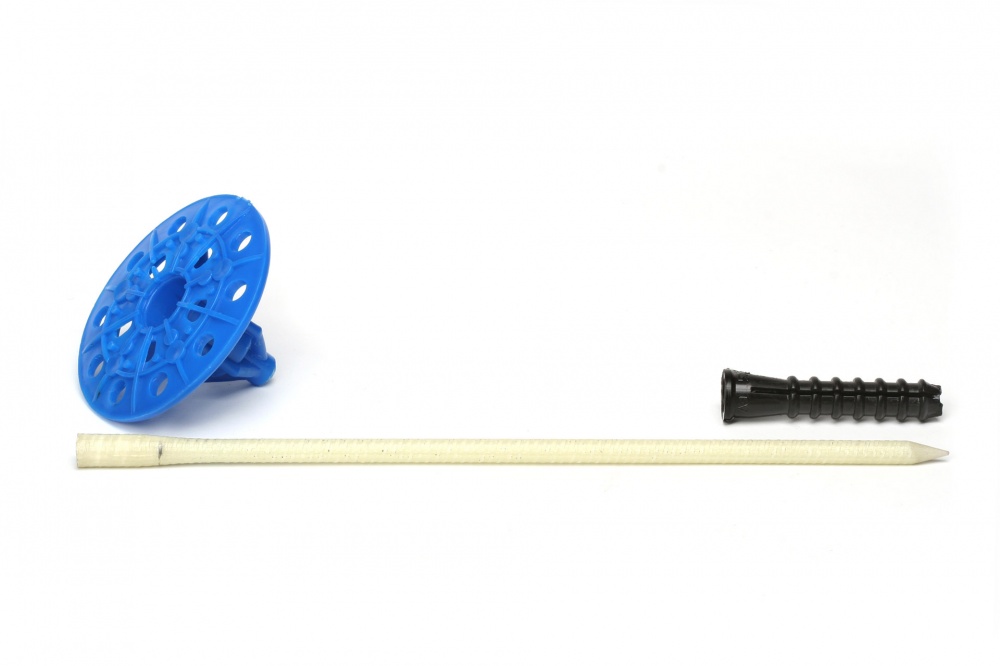

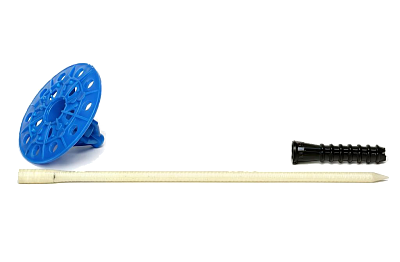

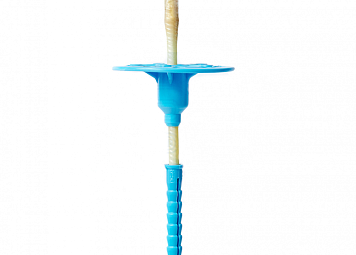

ДС-2
|
Стандарт (СК0)
|
РЭ 5,5 мм
|
от 50 мм
|
Универсальный, для бетона, кирпича, газобетона и пустотелых блоков
|
|

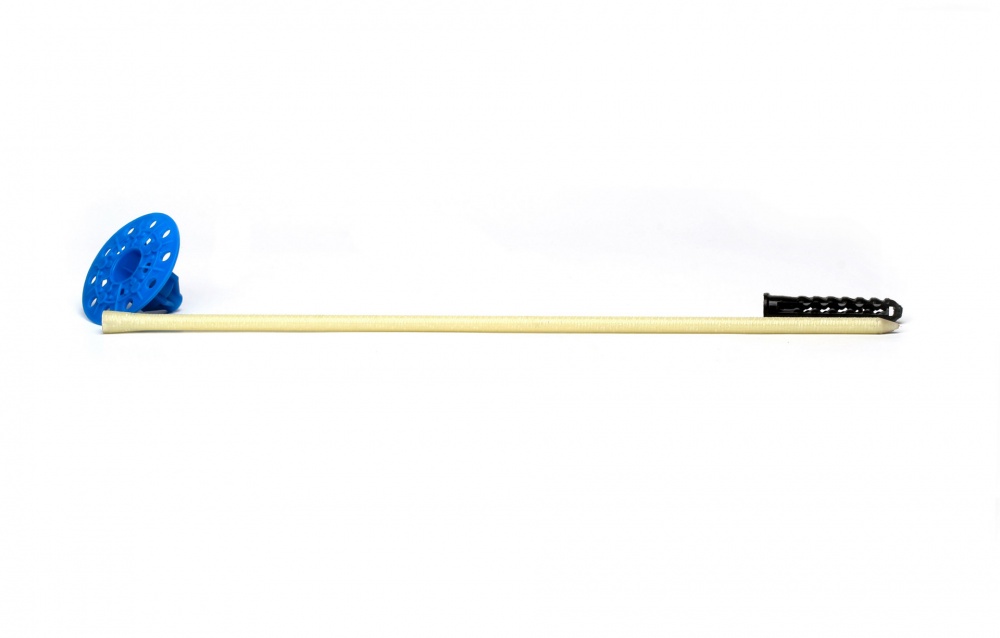

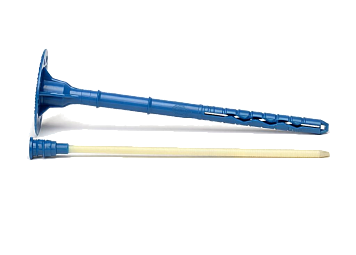

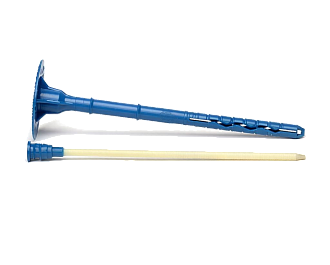

ДС-3
|
Усиленный (СК0)
|
РЭ 7,5 мм
|
150–450 мм
|
Северные широты, толщина утеплителя более 250 мм, фасады с декором
|
|

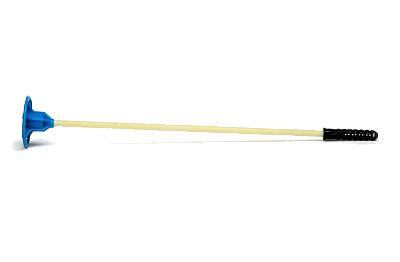

ДС-4
|
Стандарт (СК0)
|
РЭ 5,5 мм
|
50–260 мм
|
Утеплители с большой деформативностью (комплектуется шайбой Ш-100)
|
|

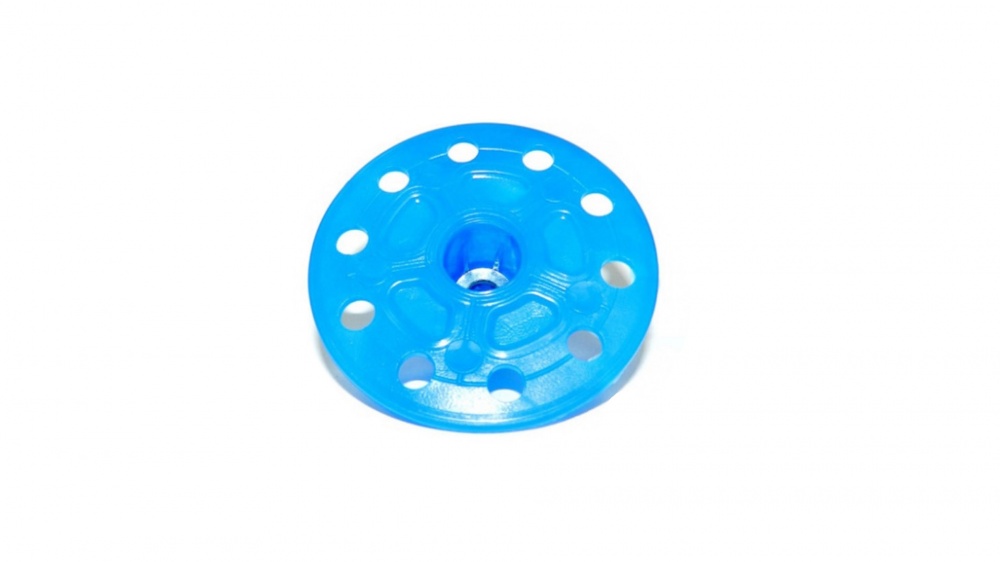

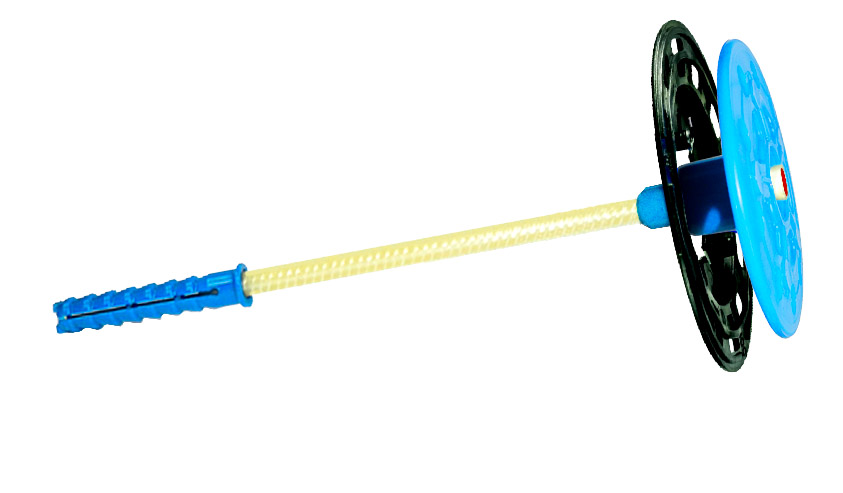

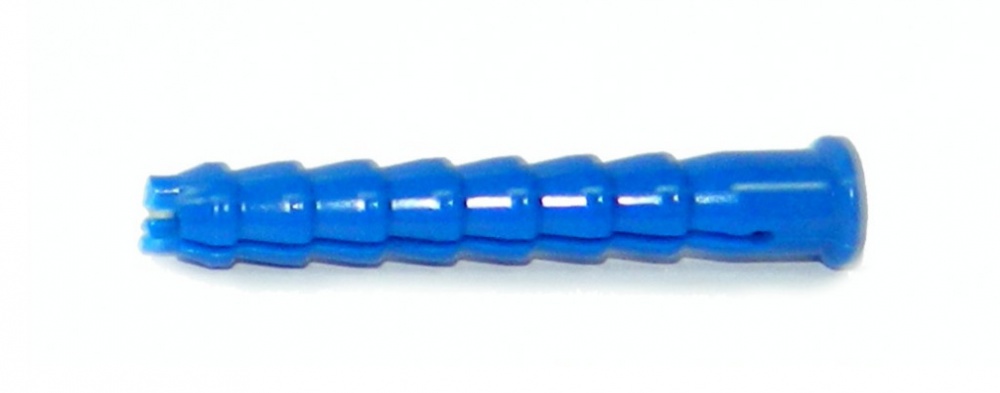

ДС-5
|
Эконом (СК1)
|
РЭ 5,0 мм
|
50–250 мм
|
Частное домостроение, малоэтажные здания
|
Какой класс надёжности имеют анкеры ДС и что это означает?
Модели ДС-1, ДС-2, ДС-3 и ДС-4 имеют высший класс надёжности СК0 по ГОСТ Р 58359-2019.
Модель ДС-5 имеет класс СК1.
Класс надёжности определяет допустимую область применения анкера:
СК0 — для объектов всех классов ответственности, включая высотные здания;
СК1 — для систем малой ответственности и частного домостроения
Какой анкер выбрать для газобетона или пенобетона?
Для малопрочных стеновых материалов (пенобетон, газобетон с плотностью ниже 700 кг/м³) рекомендуется использовать дюбель ДС-2 с анкерным элементом АЭ100 длиной 100 мм.
Этот элемент обеспечивает надёжную фиксацию в пористых основаниях.
Также может подойти ДС-1 и ДС-4 с соответствующей длиной анкерной зоны
Какой анкер подойдёт для пустотелого кирпича или блоков?
Для пустотелых кирпичей и блоков рекомендуется дюбель ДС-2 с анкерным элементом АЭ80 длиной 80 мм.
Для полнотелого кирпича и тяжёлого бетона используйте дюбель с анкерным элементом АЭ50М длиной 50 мм
Для каких оснований подходит анкер ДС-5 эконом-класса?
Анкер ДС-5 предназначен для крепления теплоизоляции к стенам из тяжёлого и лёгкого бетонов, полнотелых кирпичей. Он не рекомендуется для пористых и пустотелых оснований. Анкерный элемент АЭ50 длиной 50 мм рассчитан на установку в бетон и полнотелый кирпич
Когда нужно использовать усиленный анкер ДС-3?

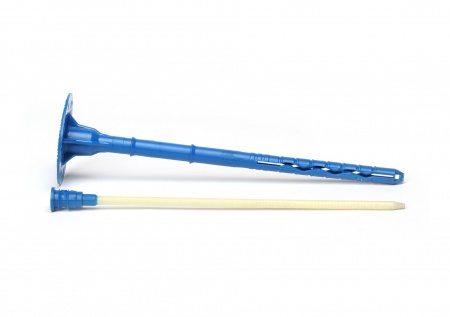

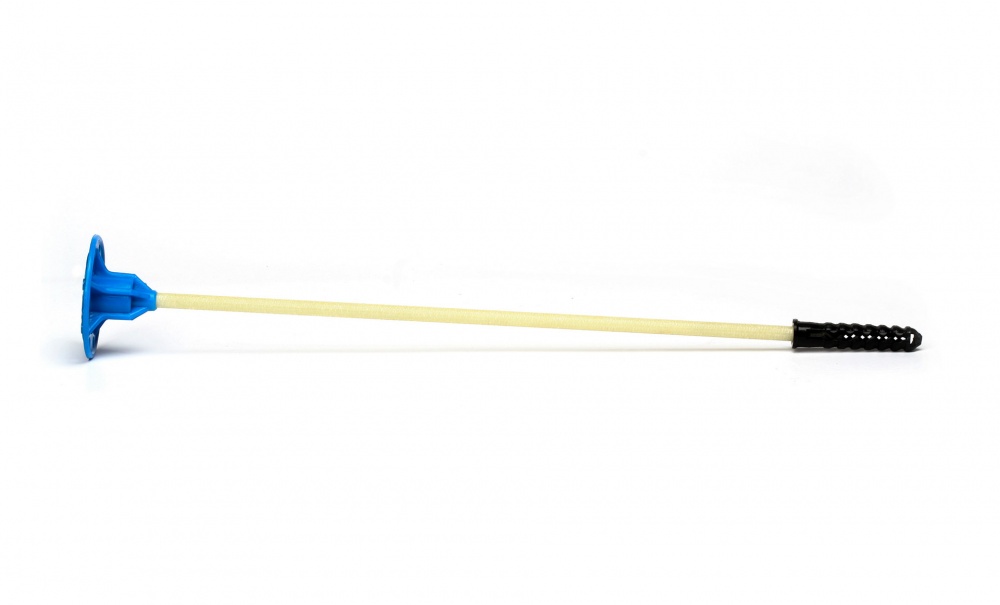

Фасадный дюбель ДС-3 — это усиленный вариант с распорным элементом диаметром 7,5 мм. Он применяется в следующих случаях:
-
Толщина теплоизоляции превышает 250 мм
-
Строительство в северных широтах с повышенными требованиями к теплозащите
-
Создание фасадов с элементами декора повышенной массы
В каком температурном диапазоне можно использовать анкеры ДС?
Все анкеры серии ДС рассчитаны на эксплуатацию в диапазоне температур наружного воздуха от -70°C до +75°C
Каков срок службы анкеров серии ДС?
Срок эксплуатации анкеров серии ДС составляет не менее 50 лет. Это обеспечивается за счёт использования стеклопластика, устойчивого к коррозии и щелочной среде (клей и штукатурка)
Можно ли увеличить диаметр тарельчатого элемента?

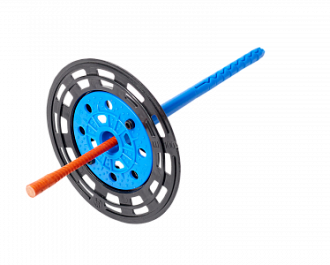

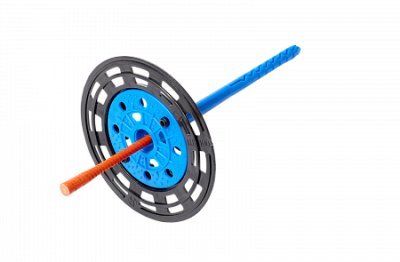

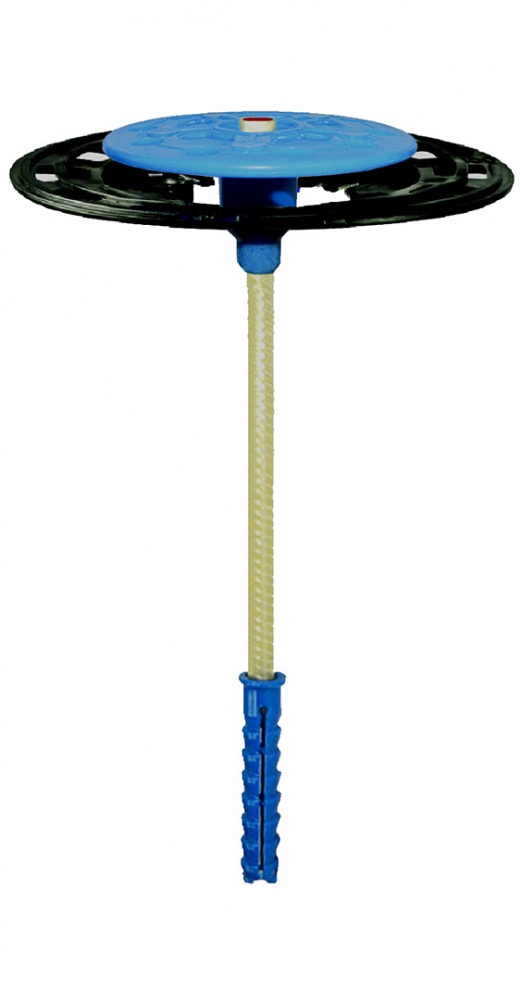

Да. Для утеплителей с большой деформативностью (например, мягкие минераловатные плиты) диаметр тарельчатого элемента можно увеличить до 100 мм с помощью расширительной шайбы Ш-100.
Это предотвращает продавливание и деформацию утеплителя.
Сколько анкеров нужно на одну плиту утеплителя?
Обычное количество анкеров, необходимых для крепления, составляет 5 штук на одну плиту утеплителя
Как рассчитать необходимую длину распорного элемента (стержня)?
Длина распорного элемента (РЭ) определяется как сумма длины анкерной зоны (закладной части) и толщины слоя утеплителя.
Формула: L = A + t, где:
-
L — общая длина распорного элемента
-
A — длина анкерной зоны (для ДС-1: 60 или 100 мм; для ДС-2: 50, 80 или 100 мм; для ДС-3: 60 мм; для ДС-5: 50 мм)
-
t — толщина слоя утеплителя
Важно: Анкерный элемент на всю длину должен входить в несущий слой стены. При монтаже необходимо удалить старый слой штукатурки либо увеличить глубину сверления
Можно ли заказать распорный элемент нестандартной длины?
Да. Стеклопластиковый распорный элемент (РЭ) может быть изготовлен на заказ любой длины с шагом в 10 мм
Правда ли, что стеклопластиковые анкеры позволяют сэкономить на утеплителе?
Да. В 2020 году Новосибирским институтом теплофизики СО РАН были проведены теплотехнические расчёты, которые показали, что применение анкеров с металлическим распорным элементом вносит существенные изменения в тепловое поле системы утепления и значительно сокращает её эффективность.
В общем случае, применение тарельчатых анкеров с распорными элементами из стеклопластика позволяет применить теплоизоляцию минимум на 10 мм тоньше, чем при использовании анкеров со стальным распорным элементом. Это даёт прямую экономию на стоимости утеплителя
В чём преимущество стеклопластикового распорного элемента перед стальным?
Стеклопластиковый распорный элемент (РЭ):
-
По прочности превосходит стальной
-
Обладает в 100 раз меньшей теплопроводностью — не создаёт «мостиков холода»
-
Имеет высокую коррозионную стойкость — не ржавеет в щелочной среде клея и штукатурки
-
Обеспечивает срок службы не менее 50 лет
Как анкеры ДС влияют на теплоэффективность фасадной системы?
Благодаря стеклопластиковому распорному элементу с низкой теплопроводностью, анкеры ДС обеспечивают коэффициент теплотехнической однородности 0,99 при установке 10 анкеров на 1 м². Это означает, что система утепления сохраняет свою эффективность практически без потерь через крепёжные элементы. Для сравнения: стальные анкеры создают «мостики холода» и значительно снижают теплоэффективность системы
